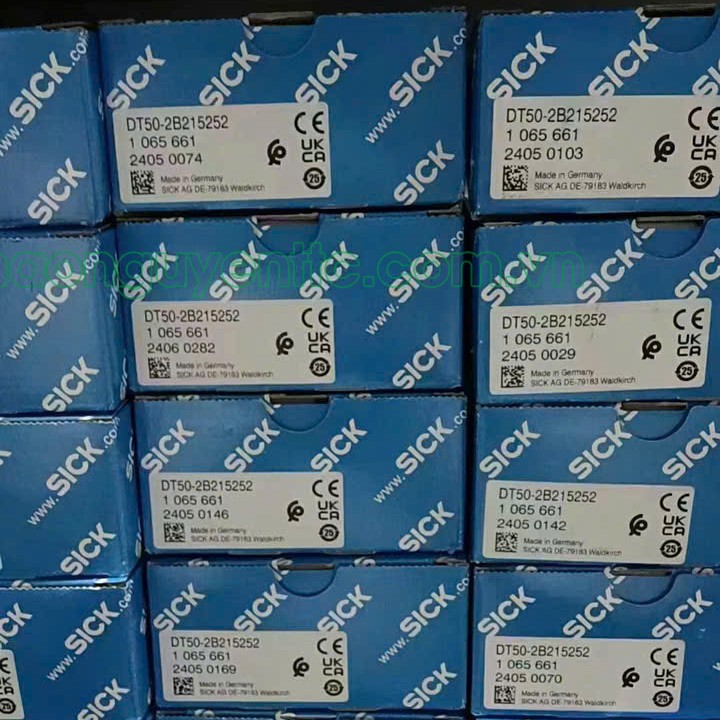

Model / loại: DT50-2B215252 — cảm biến đo khoảng cách bằng laser Time-of-Flight (ToF)
Phạm vi đo: 200 mm … 30.000 mm (dùng vật liệu có độ phản xạ cao ~90 %)
Phạm vi đo với vật phản xạ thấp: 200 mm … 17.000 mm (vật phản xạ 18 %); 200 mm … 10.000 mm (vật phản xạ 6 %)
Độ phân giải: 0,1 mm
Độ lặp lại (Repeatability): ≥ 0,5 mm
Sai số tuyến tính: ± 7 mm
Thời gian đáp ứng: 0,83 ms … 75 ms (tùy chế độ thiết lập)
Tần số chuyển mạch: Có thể đạt tới 1.000 Hz ở tốc độ cao
Loại tia sáng: Laser đỏ (wavelength ~ 658 nm)
Lớp laser: Class 2
Đầu ra số (Digital Output): 1 hoặc 2 ngõ push-pull (PNP / NPN)
Đầu ra analog: Có: có thể xuất dòng (4 … 20 mA) hoặc điện áp (0 … 10 V)
Đầu vào đa chức năng (Multifunctional input): 1 kênh (chức năng như teach, disable, reset)
Nguồn cấp: 10 … 30 V DC
Mức tiêu thụ công suất: ≤ 1,7 W
Khởi động / ổn định: Thời gian khởi động ≤ 300 ms; cần khoảng thời gian ổn định tia ≤ 15 phút
Môi trường & bảo vệ
• Nhiệt độ hoạt động: –40 °C … +65 °C
• Nhiệt độ lưu trữ: –40 °C … +75 °C
• Vỏ đạt IP65 / IP67
• Chống rung, sốc tương ứng tiêu chuẩn công nghiệp
Kích thước & cấu tạo cơ khí: 36,2 × 63 × 58,6 mm (W × H × D)
Vật liệu vỏ: Kim loại (mạ kẽm) với lớp phủ bảo vệ
Kết nối: Đầu nối M12, 5 chân
Chân chức năng:
• Chân 1: L+ (nguồn)
• Chân 3: GND
• Chân 4: Q1 / C
• Chân 2: Q2 / ~Q1 / analog / chức năng tùy chọn
• Chân 5: Multifunctional input (MF)
Chức năng bổ trợ:
• Chế độ hoạt động: so lấy ngưỡng (“Distance to Object”), cửa sổ (window), đối chiếu vật thể giữa nền
• Teach-in (lắp giá trị tham chiếu)
• Scale, đảo ngõ ra
• Giữ giá trị đo lớn nhất / nhỏ nhất
• Power-off bảo toàn thông số
Khối lượng: ~ 235 g
